私には隠された暗い秘密があります。それは、物をコンクリートに固定するのが好きです。 奇妙な中毒です。 大学時代からやり始めました。 コンクリート アンカーにはさまざまな種類がありますが、私はより重い材料を選択して小さなプラスチック アンカーを使用しませんでした。 数トンの屋外彫刻を、1/2- インチ以上の鉛シールドを備えたコンクリートパッドにボルトで固定します。 すぐにスリーブアンカーに切り替えました。 結局ウェッジアンカーに切り替えました。 赤毛の方、わかる人向け。 私は自分自身を誇りに思っていません。 35年間続けてきた習慣をやめようとしましたが、それは不可能でした。 自分自身を止めることはできません。 上手くやればとても楽しいですよ。
コンクリートアンカーを間違って使用すると、非常にイライラする経験をすることになります。 電動機器に深刻な身体的危害を引き起こす可能性があります（おそらく、多くの冒涜的な言葉を発しながら、近くの湖に投げ込みたいと考えています）。 各アンカーは独自の方法で取り付けられており、それぞれに偏心があります。 どの場合にどれを利用すればよいかわからない場合、イライラするかもしれません。 この投稿が誤解を解くことにつながれば幸いです。
コンクリートアンカーの種類
最も強力なアンカー システムは、2 液性エポキシで取り付けられる樹脂ベースのアンカーを使用します。 これらは、産業および商業プロジェクトで最も一般的に見られ、建築家やエンジニアが指定しない限り、日常的に使用するには高価すぎるか、専門的すぎるかのいずれかです。 一部のアンカーには、特定のトルク閾値で折れるボルト頭があります。 ねじ付きボルトとフランジを残し、アンカーに適用される正確なトルクを示します。 これらは同様に非常に高価であり、非常に細かい公差と完全な安全性が必要な作業用に予約されています。 長大橋や原子力発電所を考えてみましょう。 便座に 600 ドルを支払う企業に勤めていない私たちは、次のようなコンクリート アンカーをよく使用します。

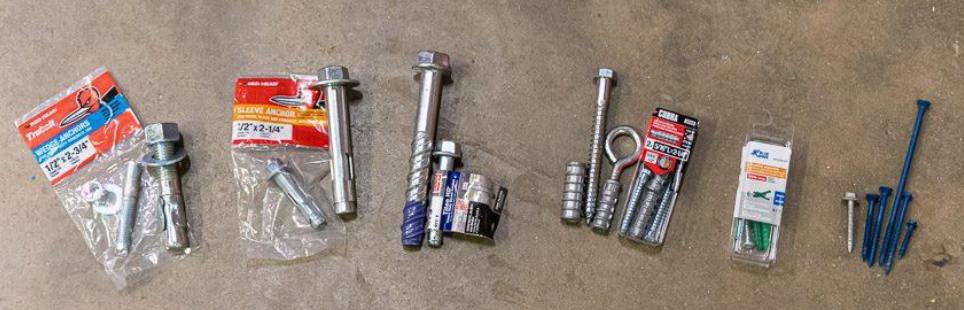

コンクリートアンカーの一般的な形状の選択。 ウェッジアンカー、スリーブアンカー、大径コンクリートアンカー、鉛シールド、プラスチックアンカー、タプコンなどがその例です（コンクリートネジ）
スリーブアンカーとウェッジアンカー
ウェッジ アンカーとスリーブ アンカーはどちらも、かなりの重量を支えることができる優れたタイプのコンクリート アンカーです。 引き抜き力とせん断力に強度を与えます。 コンクリートにかかる吐き出しやくさびの力のため、コンクリートの端に 3 インチよりも近づけないでください。 そうすると、スラブの一部が破損する危険があります。 ウェッジ アンカーは 2 つのアンカーの中で最も強度が高く、私がよく使用するアンカーです。
スリーブアンカー ウェッジアンカー
ウェッジとスリーブのコンクリートアンカーの取り付け方法 - 穴あけ
ウェッジアンカーとスリーブアンカーはどちらも同じ方法で取り付けられます。 ハンマードリルまたはロータリーハンマードリルを使用して適切なサイズの穴を開けた後、アンカーを挿入します。 所定の位置にハンマーで打ち込みます。 それについては後で詳しく説明します。 穴の直径は通常、ボックスとアンカー自体に記載されています。 アンカーより少なくとも 4 分の 1 インチ深く穴を開ける必要があります。
それをテンプレートとして使用して、ベースにできるだけ多くの穴を開けます。 穴に印を付けないでください。 代わりに、ベースを邪魔にならない場所に移動し、アンカーを配置してから、ベースをアンカー上に落としてみます。 わずかな衝撃でもネジ山が歪み、アンカーが損傷する可能性があるため、これは大惨事を招くことになります。 その後、新しい穴とアンカーを使用してこの操作を繰り返す必要があります。
アンカーを設置する前に、コンクリートの粉を取り除くことが重要です。 ほこりによって穴のサイズが変化し、一部のアンカーが適切に取り付けられなくなる可能性があります。 潤滑剤として、ダストはアンカーの除去を助けます。 ブロワーバルブを使って楽しんでいます。 集塵機を使用する場合、OSHA 表 1 に準拠するには HEPA フィルターが必要です。
アンカー内での運転
ドリルで穴を開け、アンカーを奥まで挿入した後、アンカーのサイズに応じて、ハンマーまたは小さなスレッジハンマーを使用してアンカーを残りの部分まで打ち込みます。 ここでは細心の注意を払ってください。 以下の写真をご覧ください。 コンクリートウェッジアンカーとスリーブアンカーは 2 つのカテゴリに分類されます。 高品質の高級ブランドには、ハンマーで打ち込んだ際のねじ山の変形を防ぐために、ボルトの上部に追加の金属が含まれています。安価なアンカーのナットを外して、ボルトの端をハンマーで叩かないようにします。 ネジ山を叩く代わりに、ナットを叩く必要があります (右端の写真を参照)。 とにかく無理な力を加えないでください。
アンカーにも色々な種類があります。 左側はとてもクオリティが高く、
こうすることでねじ込み時のねじ山の変形を防ぐことができます。

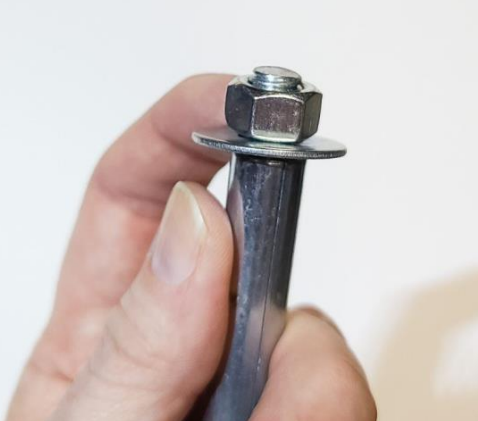

高品質のアンカーを所定の位置に打ち込むと、
ナットの位置はこんな感じです。
ナットを右側のアンカーに配置します。
ネジ山ではなくナットを叩きます。
アンカーの打ち込みは、穴を開けた後に単にハンマーで打ち込むだけでは済みません。
ボルトの端が潰れないように注意してください。
歪ませると糸が結合し、アンカーが拡張するのではなく穴の中で回転します。
ウェッジアンカーとスリーブアンカーは取り外しできません。 代わりに、グラインダーまたはレシプロソーを使用してそれらを除去する必要があります。 各彫刻は、ウェッジアンカーを使用してコンクリートパッドに固定されています。 私たちは、6- インチの厚さのコンクリートパッドに穴を開けて、新しい彫刻を設置しました。彫刻を切り取るのではありませんでした。
コンクリートアンカーのナットを締めます
前の彫刻を取り外した後、突き出たアンカーをハンマーで叩き、コンクリートの表面と平らにします。 パッドはすぐに新しい彫刻を配置できる状態になります。 パッドに穴を開けると、水が排出されます。 そうしないと、穴の中の水が凍結して膨張し、パッドが砕ける可能性があります。 コンクリートアンカーの挿入が完了したら、ナットを締めます。 狭い場所に取り付けるには、ソケットセットまたはラチェット式オープンエンドレンチを使用します。 コードレスインパクトレンチに投資すると、より大きな3/4-インチまたは1 1/8-インチのボルト頭のアンカーを取り付けるときに時間を節約できます。 これにより、コンクリートアンカーを締めるプロセスが大幅に短縮されます。
大径コンクリートアンカー
直径が大きいコンクリート アンカーには、他のタイプのコンクリート アンカーに比べていくつかの重要な利点があります。 私は、新たに開けた穴に差し込む限り、重要ではない屋内の作業負荷でコンクリートネジを再利用しました。 大径コンクリートアンカーは膨張しないため、ウェッジアンカーよりもコンクリートの端に近づけることができます。 直径の大きなコンクリート アンカーは、ウェッジ アンカーやスリーブ アンカーよりも 20% 強度が高くなります。 確かに迅速にインストールされます。 これらは手工具を使って取り付けることはできません (おそらく超人ハルクならできるでしょう)。 適切なサイズの穴を開けた後、インパクト レンチを使用してこれらの巨大なコンクリート アンカーを挿入します。

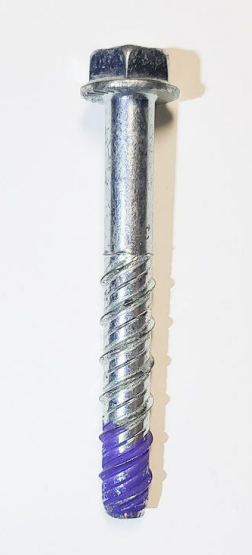

直径が大きい 3/4- インチ x 8- インチのコンクリート アンカー。
プラスチックアンカーとラグシールド（鉛シールド）
ラグ シールド (鉛シールドとしても知られる) とプラスチック アンカーは同じように機能します。 適切なサイズの穴を開け、アンカーを挿入し、ねじ込むだけです。これらは軽負荷のアンカー固定に最適です。 これは特にプラスチック製アンカーに当てはまりますが、より高い引き抜き強度が必要なコンクリートには推奨しません。 プラスチック コンクリート アンカーは、アンカーのサイズに応じて、重さ 30 ～ 50 ポンドの軽量物体に適しています。
鉛シールドは便利ですが、ウェッジアンカーやスリーブアンカーが使いやすいため、その使用は減少しています。 後者は、保持力が大幅に強化されており、多くの場合、取り付けや操作が簡単です。 ただし、鉛シールドには 1 つの明確な利点があります。 鉛シールド付きのラグボルトを使用することになっています。 ラグと同じねじ山のスクリューアイ（ねじアイボルト）も使用できます。 これを実現できるコンクリートアンカーは鉛シールドだけです。 ネジの目がきつすぎる場合は、建設用ドライバーを使用して回してください。
コンクリートねじ
アンカーが歴史の流れを変えたと言っても過言ではありません。 私の最初の仕事はレンガの壁のあるアートギャラリーで、1、2か月ごとに展示物を飾るのが私の責任でした。 穴を開けてプラスチック製のアンカーを取り付けるのは大きな苦痛でした。 当時の私なら、特に以下に示すような取り付けキットがあれば、アンカーのためなら何でもあげていたでしょう。 展示品を撤去したとき、プラスチック製のアンカーは壁の外観を改善するのにほとんど役立たず、壁に残ったのは小さな色付きの円だけでした。 粉末作動式ファスナーは、ブランド名である Ramsets としても知られています。 事前の穴あけが必要ないという点で、アンカーの中でも独特です。 代わりに、22 口径の低速火薬装薬を使用して、特別に硬化した釘を木や金属を通してコンクリートに打ち込みます。 それらは速いですが、釘の周りのコンクリートを破裂させ、それに接着しようとしていたボードを移動させる可能性があります。 私はコンクリートブロック壁やコンクリートのウェッジアンカーに使用することを好みます。
トグルボルト: 過小評価されているタイプのコンクリートアンカー
コンクリートブロックに関しては、トグルボルトは最も一般的に使用されるアンカーの 1 つです。 コンクリートブロックの中空空洞を利用します。 アンカーの翼を一緒に絞り、できるだけ小さく折り畳みます。 翼が滑り抜けるのに十分な大きさの穴をドリルで開けます。 次に、翼を中空の空洞に挿入すると、翼がバネで開きます。 翼がつかまるまでボルトを後ろに引いてから締めます。 トグルボルトは非常に強力なアンカーです。 下のショットでは、アンカーにロープを接続できるように、付属のボルトをアイボルトに変更しました。
ボルトを右に切り替えます。
左側のボルトをアイボルトに交換しました。
穴に合わせて翼を絞る
翼を広げた「貫通」トグル ボルト。
1/4はボルトの直径を表します。
各種コンクリートアンカーを設置するための工具

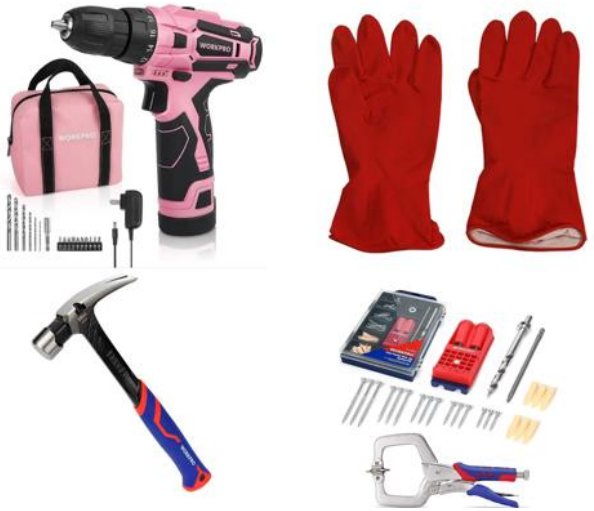

基本的なコンクリート アンカー キット 直径 5/16- インチまでのアンカーでの使用を目的としています。
• コードレスハンマードリル
• 石材ビット
• ハンマー
• モンキーレンチ
• PPE (手袋)
プロ コンクリート アンカー設置キット - タプコンおよび 3/4- インチ アンカーに最適
・HEPA集じん装置内蔵ロータリーハンマードリル
・SDS Plus用ビット
• Tapcon SDS Plus パーツおよび取り付けキット (図示なし)
• HEPA 掃除機 (写真にはありません)
• 3～4-ポンドのエンジニアリングハンマー
・建築用ドライバー
・建設用ソケットハンドルとインパクトソケットを備えたインパクトレンチ
• 必要に応じて、設置後にリーフブロワーを使用して表面をきれいにします (聴覚保護具、目の保護具、および防塵マスク)。
私の結論
様々なコンクリートアンカーを紹介してきました。 ハンマードライブアンカー、接着剤アンカー、エポキシアンカーなど、他にもたくさんあります。 ほとんどの住宅建設現場には、この記事で説明したものが設置されています。 他のものは、より大規模な商業地域または工業地域に導入される可能性があります。 私は長年にわたってさまざまな理由でこれらを使用してきましたが、それぞれに目的があります。 どのタイプのコンクリート アンカーも、適切な工具を使用すれば比較的簡単に取り付けることができます。 楽しいドリル時間を過ごしてください！ きっとそうするでしょう。
